キンパイホース 大口径送水用ホース 大口径スーパーラインホースシリーズ

大口径スーパーラインホースシリーズ


テイセンは高強度ポリエステルフィラメント糸を使用してホースジャケットを製織し、ウレタン樹脂をジャケットの外側から内側へ突き通して押し出し、内外面一体成型で大口径ホースを製造しています。
内外面を片側ずつ成型する両面樹脂引きホースと異なり、優れた柔軟性と剥離強度、それに内面平滑で大口径ホースが最も必要とする送水時の低圧損を実現します。
新製品300スーパーライン15、150スーパーライン16eはヨコ糸に超高強度アラミド繊維を使用することでホースの耐圧力を高め、通水時の蛇行を低減し、重量を大幅に軽減しました。

大口径スーパーラインホースシリーズ

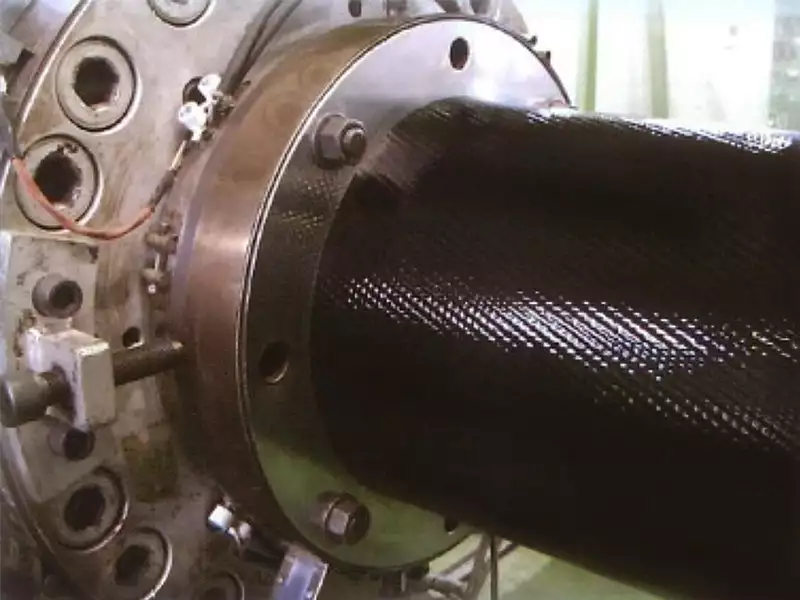

写真の左側から挿入された白いジャケットは、黒く輝く両面樹脂引きホースとして連続して製造されます。
大口径スーパーラインホースシリーズ

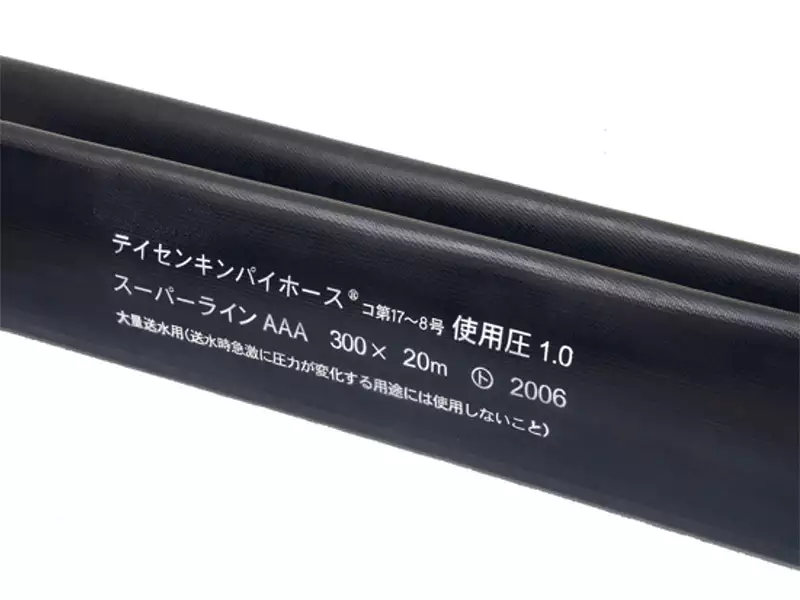

ホース内外面の両面被覆タイプのメンテナンスフリーホースで、呼称100から呼称300まで取り揃えています。

特 長

●通水加圧時の伸びが少なく、蛇行も僅か。蛇行は思わぬ破損を起こします。ホース両面をウレタン樹脂で一体成型し、均質、軽量、柔軟、加えてジャケットホースのような水漏れによる重量増もありません。もちろん、洗浄不要のメンテナンスフリーです。

●精密一体成型のため、リール収納時に威力を発揮。コンパクトに収納でき、1リール当たりの重量も軽量化できます。

●ホース長につきましては、標準長未満の短尺にも対応いたします。

ホース断面図
大口径スーパーラインホースシリーズ

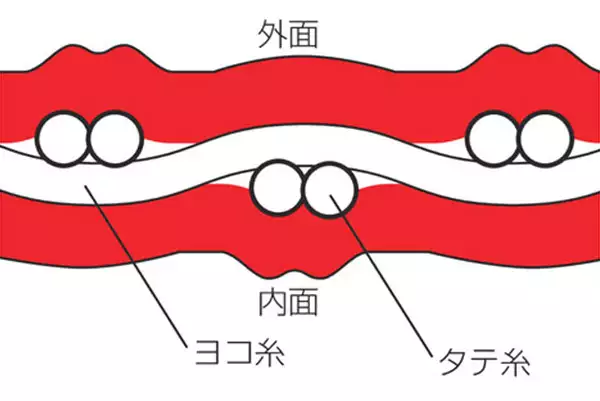

2層両面樹脂引きホースは、外面樹脂と内面樹脂が分離している。

大口径スーパーラインホースシリーズ

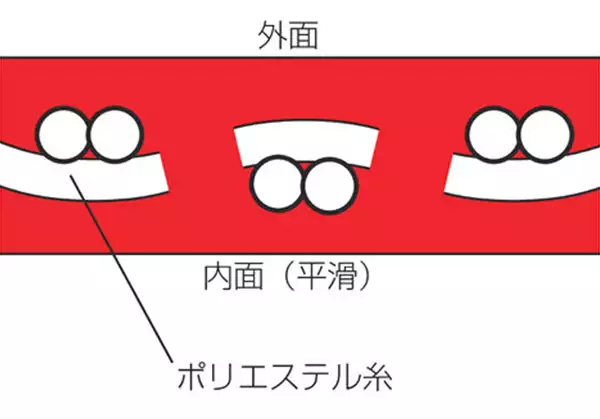

内外面一体成型なので、ウレタン樹脂が外面から内面へ突き通している。そのため、優れた柔軟性と剥離強度、内面平滑による低圧損!(ヨコ糸:ポリエステル)

大口径スーパーラインホースシリーズ

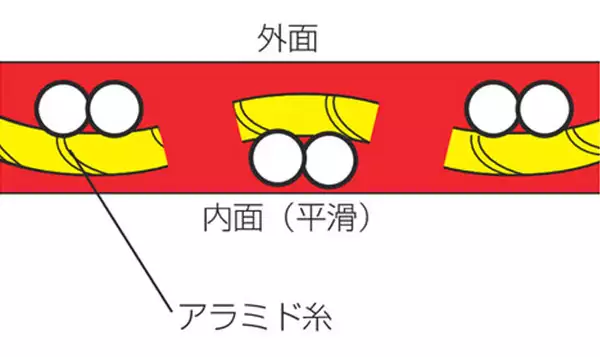

同じく内外面一体成型なので、ウレタン樹脂が外面から内面へ突き通している。そして、ヨコ糸ポリエステル糸より約12%軽く厚みが約20%薄い!(ヨコ糸:アラミド)

大口径スーパーラインホースシリーズ

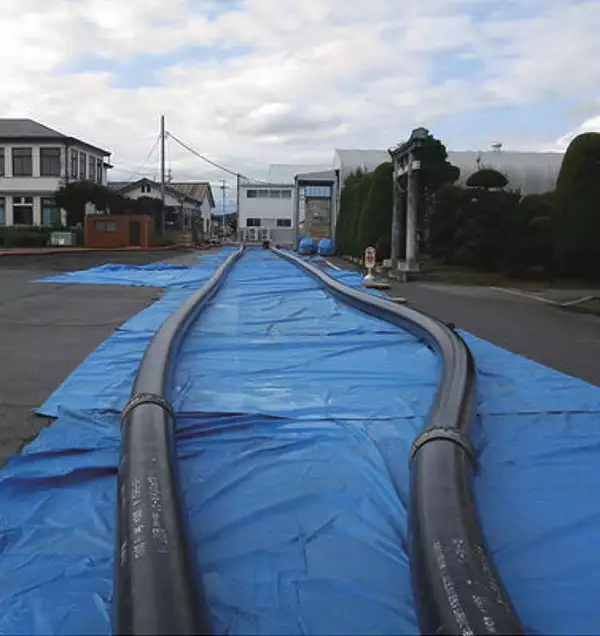

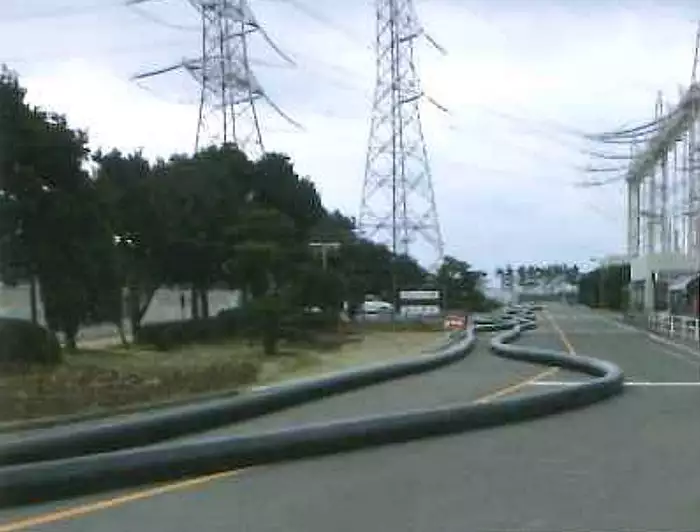

300 スーパーライン 15(蛇行が少ない)
大口径スーパーラインホースシリーズ

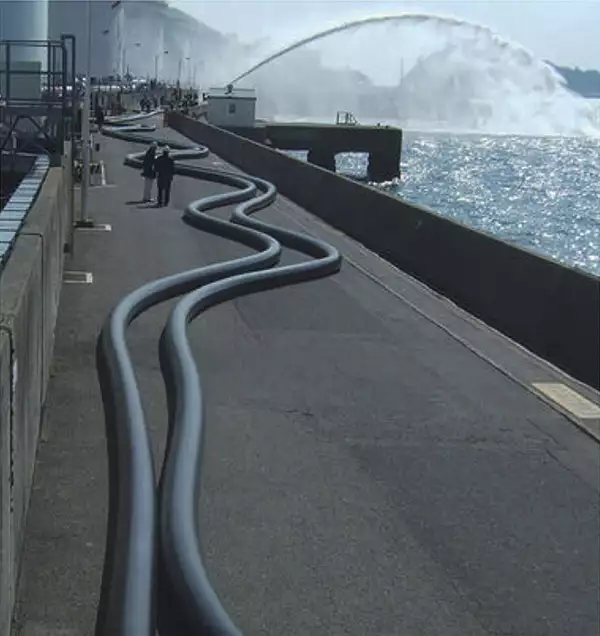

従来品

仕 様

型番 100 スーパーライン A 150 スーパーライン 16e 150 スーパーライン A 150 スーパーライン AA
内径(インチ/ミリ) 4/100 6/150 6/150 6/150
標準色 オレンジ オレンジ オレンジ オレンジ
標準長/最大長(m) 50/150 50/150 50/150 50/150
質量((g/m) 1150±50 1600±100 2000±100 1600±100
常用使用圧(MPa) 1.6 1.6 1.6 1.3
設計破断圧(MPa) 4.2 4.8以上 4.4 3.0
型番 200 スーパーライン A 250 スーパーライン A 300 スーパーライン 15 300 スーパーライン A
内径(インチ/ミリ) 8/200 10/250 12/300 12/300
標準色 オレンジ
標準長/最大長(m) 50/150 50/150 50/150 50/150
質量((g/m) 2450±100 3450±150 3800±150 4750±150
常用使用圧(MPa) 1.4 1.4 1.5 1.4
設計破断圧(MPa) 3.4 2.8 3.0 2.8
※上記数値は測定値であり、保証値ではありません。
※仕様は改良のため予告なく変更する場合があります。

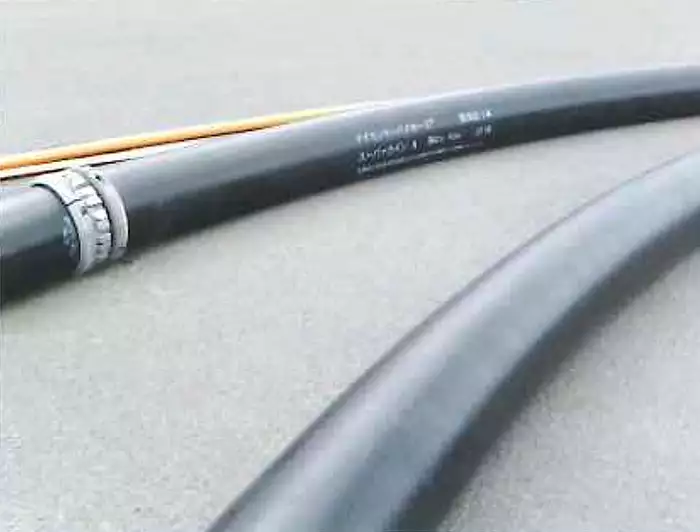

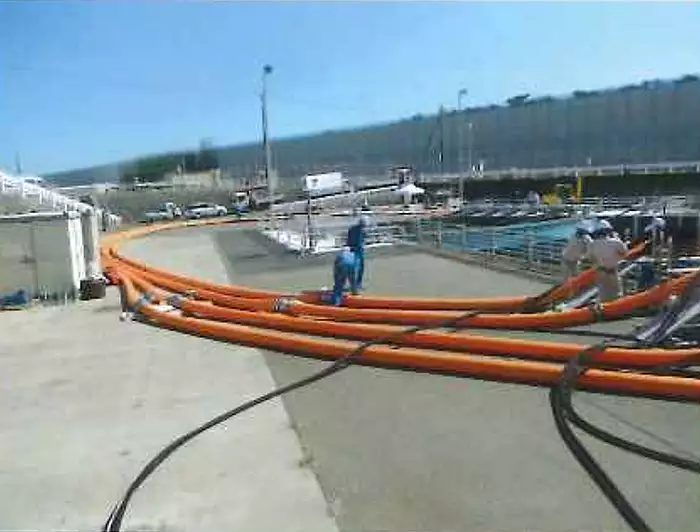

大量送水用150スーパーラインホース
100mmから300mmまで、検定品で各種金具を用意しております。
大量送水用150スーパーラインホース
大量送水用150スーパーラインホース
300mmホース回収装置・750mコンテナ(ハイトランス社製)

帯電防止加工

新たに帯電防止加工品も用意しました。
石油コンビナートでは消火作業による二次災害の可能性も考慮する必要があります。ウレタン自体は電気抵抗値が他の樹脂と比べて比較的低い樹脂ですが、ホースの展張・回収中に摩擦によって静電気を帯びる可能性があります。
スーパーラインホースはブラックとオレンジの2色があります。下表のとおりカーボンが混入されているブラックはオレンジよりも二桁電気抵抗値が小さくなっています。コンビナートで使用されている大容量泡放水砲用300ミリホースは、ブラックを使用しています。
帯静電防止剤を添加することでさらに電気抵抗値を低く抑えることができ、二次災害の防止に威力を発揮します。

表面抵抗値(Ω) 体積抵抗値(Ω・cm)
ブラック(帯電防止) 1.79×10 1.2×10
標準ブラック 2.91×10 2.83×10
オレンジ(帯電防止加工可能) 1.37×10 7.19×10
※上記数値は測定値であり、保証値ではありません。
※仕様は改良のため予告なく変更する場合があります。
150ホース
150ホース
250ホース
250ホース
300ホース
300ホース

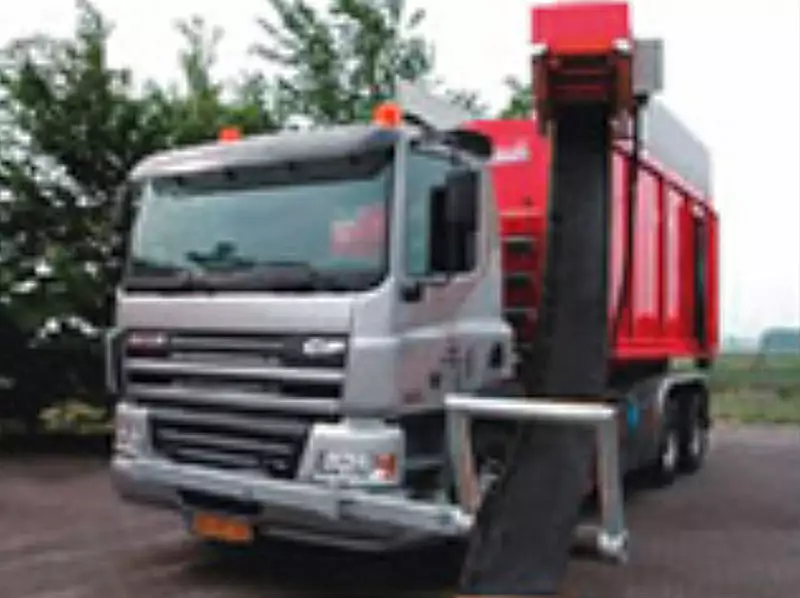

ホース展張と回収装置 (HRU積載コンテナ車)

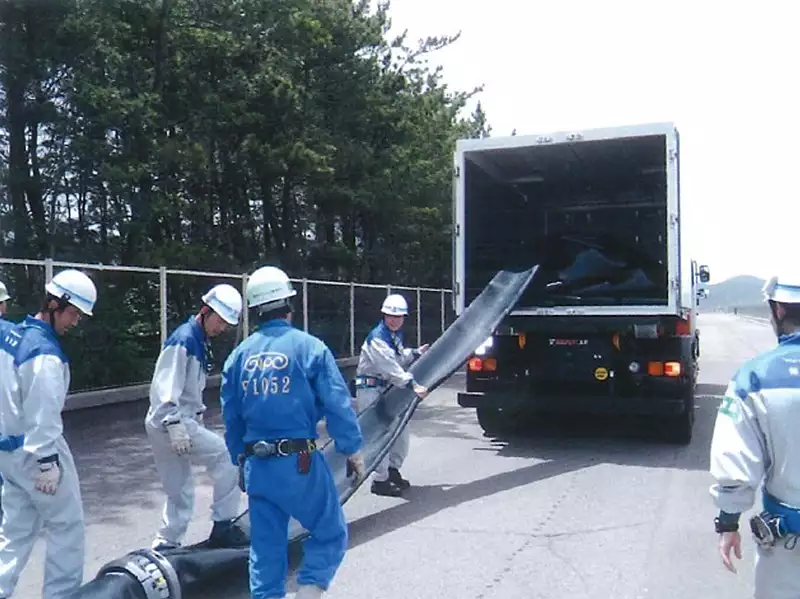

ホース展張作業時

ホースの展張はコンテナから振り落として敷設します。展張の始め、ホースを押さえつけて車輌を前進すると自動的に引き出され、その後は振り落とされたホースの重みで人員なしで敷設することができます。

ホース展張作業時
ホース展張作業時
ホース展張作業時

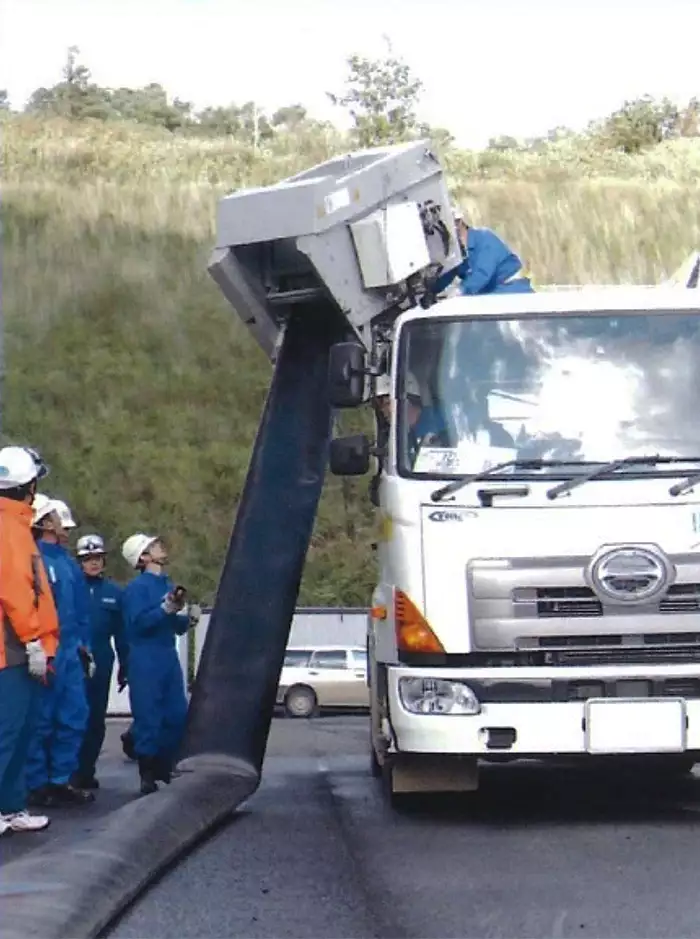

ホース回収作業時

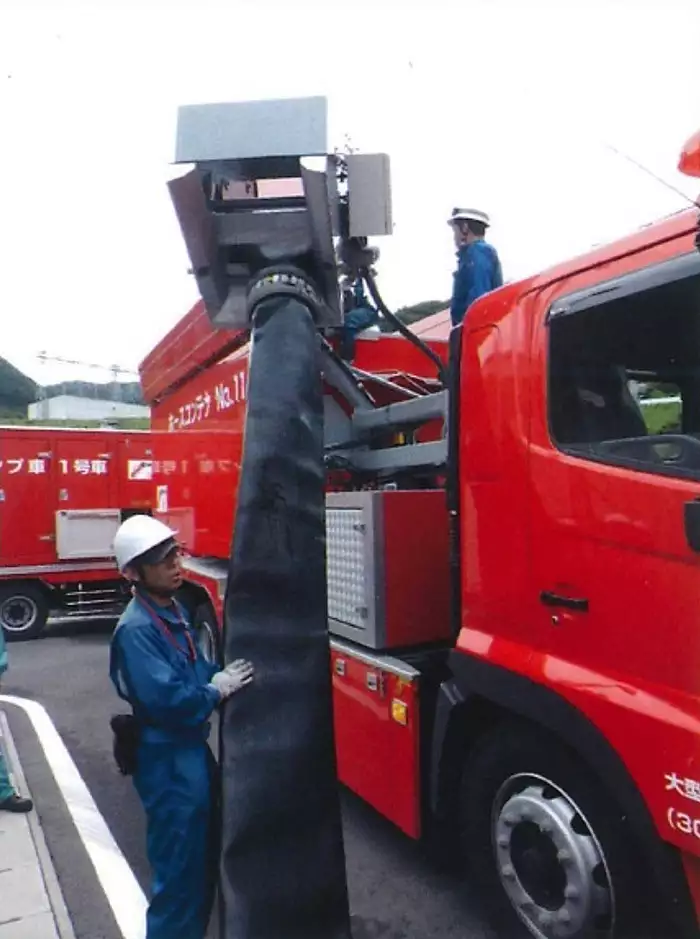

ホースの回収は運転席後部に収納されているHRU (ホースリカバリーユニット)が回収位置に自動的に固定されます。
写真①のように高い位置で引き上げるため、ホース内に水があっても難なくホースを引上げ、コンテナへ回収します。また、金具部分も写真②のように、HRU前後に設置された2組のローラが前、後の順に開閉して連続的にホースを回収します。

ホース回収作業時
①ホース回収作業時
金属部分の回収作業時
②金属部分の回収作業時

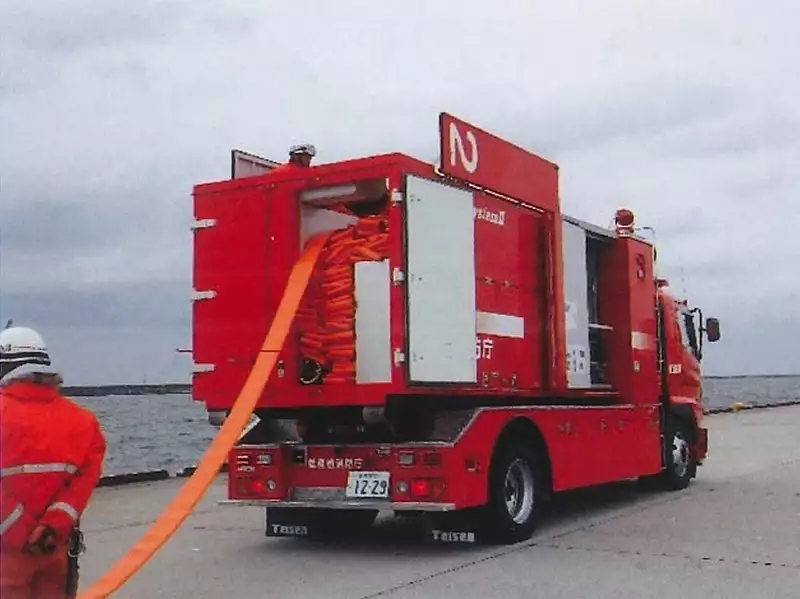

大量送水用150スーパーラインホース

大量送水用150スーパーラインホース

特 長

●遠距離大量送水の性能は圧力損失の良否にかかっています。150mmホースの圧力損失は低く、遠距離大量送水に適しています。

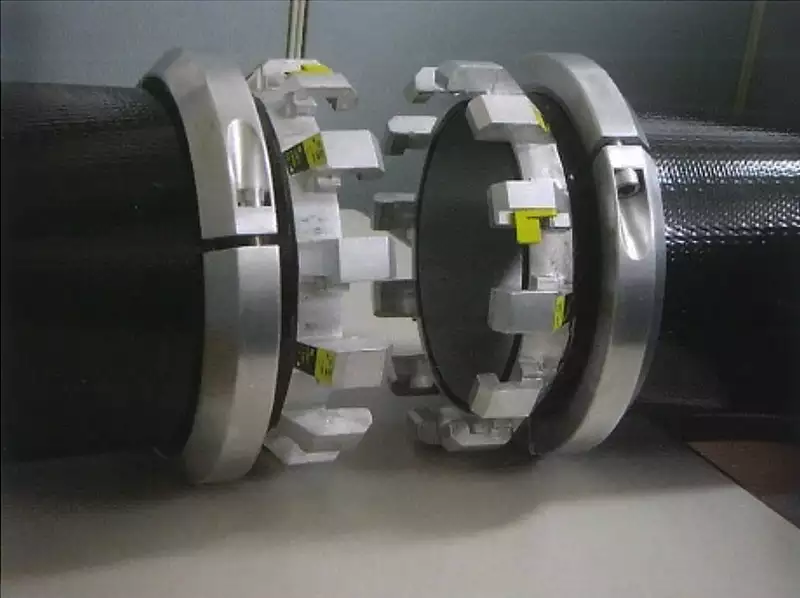

●150スーパーラインホースはオス・メスなしのストルツの継手を使用しており、しかも1/3回転で着脱できます。

型 番 150 スーパーライン A 150 スーパーライン AA 100 スーパーライン A
使用圧 1.6 1.3 1.6
試験圧 3.2MPa 2.5MPa 3.2MPa
呼 称 150 150 100
質量(g/m) 1800±100 1600±100 1100±100
標準色 オレンジ
摘 要 メンテナンスフリー
※上記数値は測定値であり、保証値ではありません。
※仕様は改良のため予告なく変更する場合があります。
